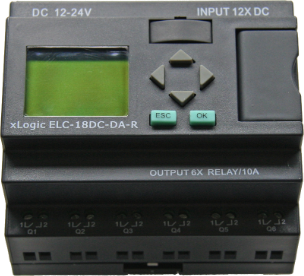

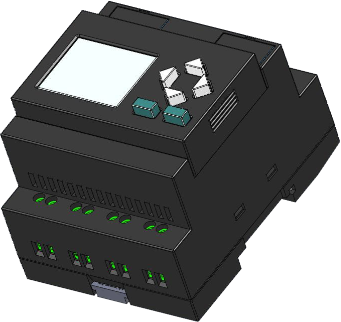

MODELLI CPU xLOGIC
stacks_image_CB78E2DE-A409-4BD2-BE00-CF4FB19F30B0
  • Pannello LCD removibile
  • 4 Linee x 10 Caratteri display
  • Pagina di start up personalizzabile
  • Valori e settaggi possono essere visti ed impostati direttamente dal display HMI
  • Vari blocchi con differenti parametri possono essere visualizzati simultaneamente
  • Possibilità di specificare una pagina dove visualizzare lo stato degli I/O dei moduli di espansione collegati
  • Modulo GSM per controllo ed invio allarmi SMS (opzionale)
  • Modulo connessione ethernet (opzionale)
  • Pagina degli allarmi con ora e data degli stessi
  • Si possono programmare fino a 32 pagine sul display
  • Kit montaggio a pannello del display removibile opzionale
  • Protocollo MODBUS RTU supportato nativamente
  • Il modulo xLogic può agire sia da Master che da Slave
  • Il modulo dispone a bordo di 1 porta RS232 e di 2 porte RS485 (TTL)
Specifiche nuova serie xLogic ELC-12
Modello Espandibile Alimentazione Inputs Outputs High speed counter PWM RTC
ELC-12AC-R AC 110 - 220V 8 Digitali 4 Relay No No
ELC-12DC-DA-R DC 12V - DC 24V 4 Digitali/Analogici + 4 Digitali 4 Relay No
ELC-12DC-DA-TN DC 12V - DC 24V 4 Digitali/Analogici + 4 Digitali 4 Transistors 2 Ch.
stacks_image_EA29E6E6-5BD0-4EF7-AB06-25591C5FEBBE
  • 4 Linee x 10 Caratteri display
  • Pagina di start up personalizzabile
  • Valori e settaggi possono essere visti ed impostati direttamente dal display HMI
  • Vari blocchi con differenti parametri possono essere visualizzati simultaneamente
  • Possibilità di specificare una pagina dove visualizzare lo stato degli I/O dei moduli di espansione collegati
  • Modulo GSM per controllo ed invio allarmi SMS (opzionale)
  • Modulo connessione ethernet (opzionale)
  • Pagina degli allarmi con ora e data degli stessi
  • Si possono programmare fino a 32 pagine sul display
  • Protocollo MODBUS RTU supportato nativamente
  • Il modulo xLogic può agire sia da Master che da Slave
  • Il modulo dispone a bordo di 1 porta RS232 e di 1/2 porte RS485 (TTL) (optoisolamento e seconda 485 opzionali)
Specifiche serie xLogic ELC-18 Standard
Modello Espandibile Alimentazione Inputs Outputs High speed counter PWM RTC
ELC-18AC-R AC 110 - 220V 12 Digitali 6 Relay No No
ELC-18DC-D-R DC 12V - DC 24V 8 Digitali/Analogici + 4 Digitali 6 Relay Sì (2 x 14KHz) No
ELC-18DC-D-TN DC 12V - DC 24V 8 Digitali/Analogici + 4 Digitali 6 Transistors Sì (2 x 14KHz) 2 Ch.
ELC-18DC-DA-R DC 12V - DC 24V 8 Digitali/Analogici + 4 Digitali 6 Relay Sì (2 x 14KHz) No
ELC-18DC-DA-TN DC 12V - DC 24V 8 Digitali/Analogici + 4 Digitali 6 Transistors Sì (2 x 14KHz) 2 Ch.
stacks_image_43043ADB-049E-46E7-BF8F-4A9F46354A42
  • 4 Linee x 10 Caratteri display
  • Pagina di start up personalizzabile
  • Valori e settaggi possono essere visti ed impostati direttamente dal display HMI
  • Vari blocchi con differenti parametri possono essere visualizzati simultaneamente
  • Possibilità di specificare una pagina dove visualizzare lo stato degli I/O dei moduli di espansione collegati
  • Pagina degli allarmi con ora e data degli stessi
  • Si possono programmare fino a 32 pagine sul display
  • Protocollo MODBUS RTU supportato nativamente
  • Il modulo xLogic può agire sia da Master che da Slave
  • Il modulo dispone a bordo di 1 porta RS232 e di 1/2 porte RS485 (TTL) (optoisolamento e seconda 485 opzionali)
  • Non espandibile
Specifiche serie xLogic ELC-18 Economica
Modello Espandibile Alimentazione Inputs Outputs High speed counter PWM RTC
ELC-18AC-R-E No AC 110 - 220V 12 Digitali 6 Relay No No
ELC-18DC-D-R-E No DC 12V - DC 24V 8 Digitali/Analogici + 4 Digitali 6 Relay No No
ELC-18DC-D-TN-E No DC 12V - DC 24V 8 Digitali/Analogici + 4 Digitali 6 Transistors No No
ELC-18DC-DA-R-E No DC 12V - DC 24V 8 Digitali/Analogici + 4 Digitali 6 Relay No No
ELC-18DC-DA-TN-E No DC 12V - DC 24V 8 Digitali/Analogici + 4 Digitali 6 Transistors No No
MODULI DI ESPANSIONE xLOGIC
stacks_image_EBB620C4-562C-4FC5-B344-D3FB8063FA38

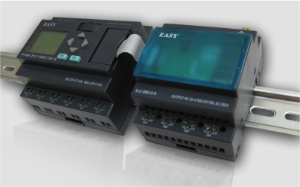

MODULO GSM/SMS (ELC-SMS-D-R):
• Controllo remoto per la serie ELC-12-NEW ed ELC-18.
• Sei ingressi digitali e quattro relay già a bordo tutti controllabili attraverso la ricezione e l’invio di SMS specifici.
• Dieci messaggi SMS configurabili come input virtuali nei blocchi funzione del PLC!
• Dieci messaggi SMS configurabili come messaggi di output nei blocchi funzione del PLC!
• Quad band GSM: 850Mhz, 900Mhz, 1800Mhz, 1900Mhz
stacks_image_25ACF16F-1A65-4797-9C3E-A48DF0EA1223

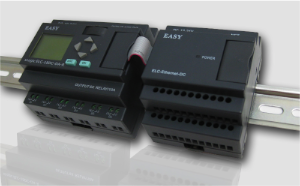

MODULO ETHERNET (ELC-ETH):
• Possibilità di controllare i moduli della serie ELC-12-NEW ed ELC-18 via LAN.
• Tools per la riprogrammazione dell’indirizzo IP e della velocità di connessione della porta seriale virtuale.
• Attraverso una connessione internet sarà possibile raggiungere, debuggare e/o riprogrammare il vostro PLC senza la necessità di recarsi sul posto!
stacks_image_E55649C9-209B-4EB3-9D82-677DAA015D5E
stacks_image_513C451C-85AD-4974-89BD-FDE39223BCB3
stacks_image_87C6707B-FA76-4E94-97E3-AF3A01724546
Specifiche moduli di espansione xLogic ELC-18
Modello Alimentazione I/O disponibili
ELC-E-16AC-R AC 110 - 220V 8 Digitali + 4 relays(10A) + 4 relays(3A)
ELC-E-AI(I) DC12V-DC24V 4 ingressi analogici in corrente (0/4-20mA)
ELC-E-PT100 DC12V-DC24V 3 ingressi PT100 con range: -50°C-200°C (10bits)
ELC-E-PT100A DC12V-DC24V 3 ingressi PT100 con range: -50°C-200°C (12bits)
ELC-E-AQ-V DC12V-DC24V 2 uscite analogiche 0-10 Volts
ELC-E-16DC-D-R DC12V-DC24V 8 Digitali + 4 relays(10A) + 4 relays(3A)
ELC-E-16DC-D-TN DC12V-DC24V 8 Digitali + 8 transistors PNP
ELC-E-16DC-DA-R DC12V-DC24V 8 Digitali/2 analogiche + 4 relays(10A) + 4 relays(3A)
ELC-E-16DC-DA-TN DC12V-DC24V 8 Digitali/2 analogiche + 8 transistors PNP
stacks_image_44C920F5-0FD2-4B08-925D-D9216F80082B
stacks_image_FE29A2DF-1658-42AC-95DF-1D612B8CAA50
stacks_image_D850BA17-29B3-47A0-83DA-006E59912AAD
Specifiche moduli di espansione xLogic ELC-12-NEW
Modello Alimentazione I/O disponibili
ELC12-E-8AC-R AC 110 - 220V 4 Digitali + 2 relays(10A) + 2 relays(3A)
ELC12-E-AI(I) DC12V-DC24V 4 ingressi analogici in corrente (0/4-20mA)
ELC12-E-PT100 DC12V-DC24V 2 ingressi PT100 con range: -50°C-200°C
ELC12-E-AQ-I DC15V-DC24V 2 uscite analogiche 0-20 mA
ELC12-E-AQ-V DC15V-DC24V 2 uscite analogiche 0-10 Volts
ELC12-E-8DC-DA-R DC12V-DC24V 4 Digitali/Analogici + 2 relays(10A) + 2 relays(3A)
ELC-E-8DC-D-TN DC12V-DC24V 4 Digitali/Analogici + 4 transistors PNP
ELC12-RS485 DC12V-DC24V 8 Digitali/2 analogiche + 4 relays(10A) + 4 relays(3A)
